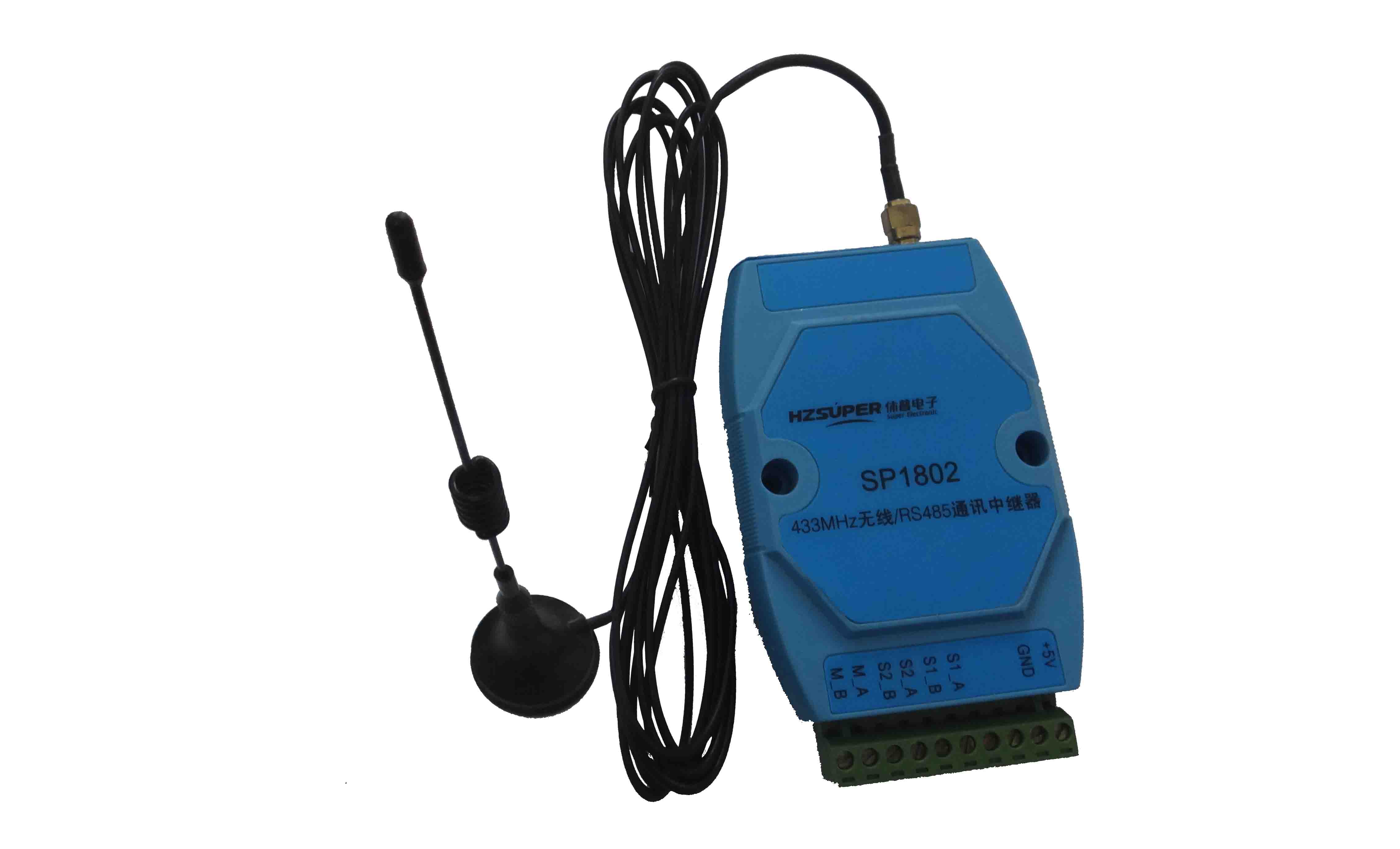

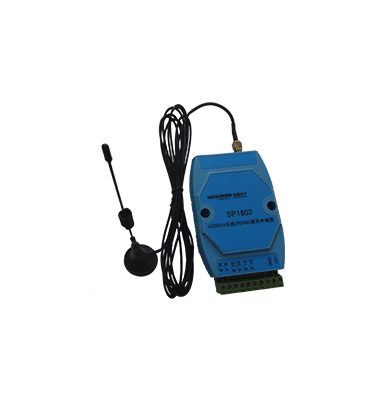

▲ 功能简介 SP1802 型产品是集成接收无线数据和 RS485 转发数据实现透明传输的设备，是一款处理速度快、 稳定性高的数据传输产品，借助此通信中继器，用户可以轻松实现联网监控管理。该产品内部采用低功 耗数据传输模块，有高集成度、低功耗、高灵敏度、远距离、高抗干扰能力等特性。主要作用是将 RS485 信号集线转换中继信号，传送给后台工控机。

▲应用范围 该产品主要使用于电力部门使用的各种户外端子箱、高低压开关柜、环网柜、各式箱型变电站、断 路器机构箱以及其他相关领域，同我公司其它无线测温产品一起配套组网使用。

▲ 工作原理 SP1802 型产品拥有三个 RS-485 隔离型串口，组成二进一出的串口集中器，同时配有一个 RF 无线 收发模块，接收配有我司无线通讯协议的空中无线信号，器对外具有一个输出 RS485 接口和一个电源接 口。在运行模式下，将下端设备发送传过来的 RS-485 电平信号 S1 和 S2，通过计算集中后由 M 串口发 出，输送到后台工控机，达到实时监控目的。也可以做为远距离的中继信号产品。在有信息通过相应通 道时信号灯会闪烁。

▲ 主要技术指标 工作电压：5V±0.2（标配的 5V 电源适配器）；

                          使用环境温度： -40～＋85℃；

                          使用环境湿度：≤95％RH ；

                          串口传输速率：2400bps；

                          数据包长：512byte；

                          外壳防护等级：IP20；

                          长传输距离：1.5Km；

                          RF 工作频率：430～450MHz；

                          RF 发射功率：10mW(10dBm)；

                          RF 高接收灵敏度：-121dBm @1Kbps；

                          RF 传输速率：可达 10Kbps；

                          RS485 接口：“A+”,“B-”； 外壳防护等级：IP20；

                          污染等级：安装地点的污染等级为 2 级；

                          安装位置：推荐用于较少暴露的地点，安装在无显.著振动和冲击的地方。

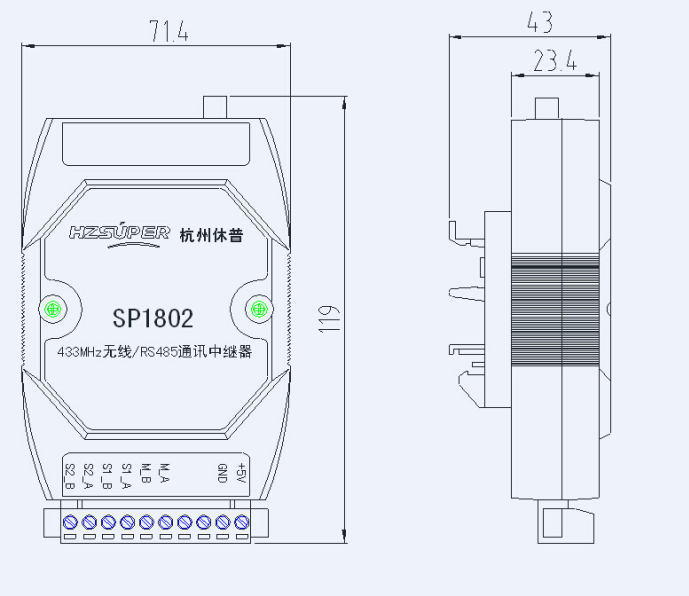

▲ 安装使用 外形尺寸图

（单位：mm）

安装方式：采用标准 35mm 导轨固定安装，按现场实际情况来安装。

▲ 接线说明 接线如右图所示 1. 电源端：5V 电源接线端，标配的 5V 电源适配器

                                             2. RS485 通讯接口端：“A+”、“B-”为 RS-485 信号输入端口。

                                             3. M 为信号输出 RS485 串口，S1 和 S2 为信号输入 RS485 串口。

                                             4. SMA 头用于安装接收天线（如果使用）。 5. 本产品适用于 35mm 导轨安装。

▲ 使用注意事项 1、每台产品包括主设备 1 台，网线 1 根，电源适配器 1 个。

                          2、仔细阅读《使用说明书》的前提下，方可接线、通电。如果贵方采用不同于说明书的安装、使用方 法，请尽早与我们联系，避免人为损坏设备或者导致其它意外事故发生。

▲ 产品定购 用户根据需求，需在订单中注明以下事项： 1、产品型号：所需产品的准确型号

                                                                           2、特殊使用：如高原环境、共用负载等

                                                                           3、收货单位：单位名称、详细地址、收货人、邮编及联系电话等

                                                                           4、负载规格：注明负载型号、功率等

                                                                           5、货运方式：铁路快件、中铁快运、邮政运输、航空运输及货物到站名称
